2026-01-25

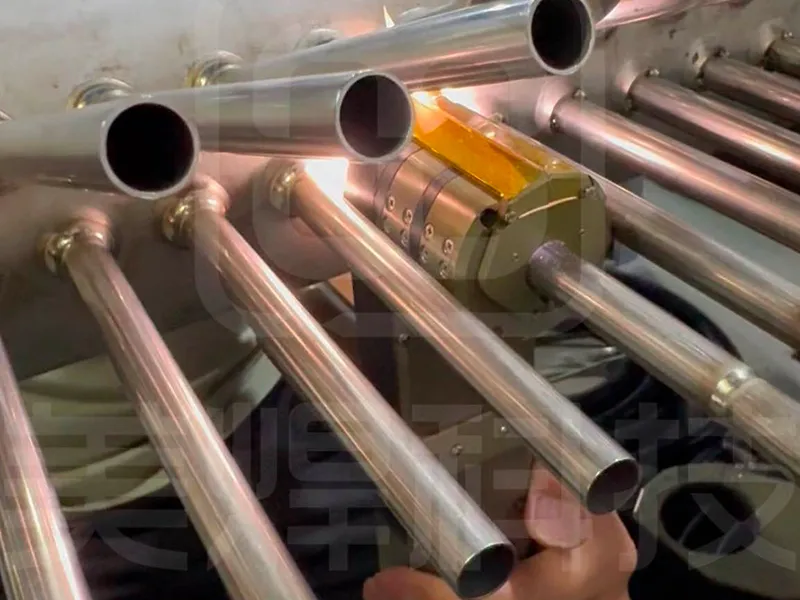

При производстве теплообменников, холодильных установок и змеевиков охлажденной воды точность сварки коллекторных труб к прямым трубам является критическим фактором, определяющим производительность оборудования. Оборудование для сварки угловых швов коллекторных труб теплообменников MWHP-12AC, MWHP-16AC и MWHP-16DC компании АО Шанхай Мэйхань Интеллектуальные Технологии , благодаря точному техническому дизайну, высокой эффективности и строгим стандартам производства, стало лучшим решением для холодильной промышленности.
Основное оборудование состоит из сварочных клещей серии MWHP и интегрированного источника питания MWA-200, которые работают в тандеме для обеспечения высокого качества сварки муфт. Сварочные клещи имеют полимерную изоляцию и конструкцию из алюминиевого сплава, весят около 2 кг (без кабелей) и отличаются балансом легкости и прочности. Полностью закрытая конструкция обеспечивает направленную многоканальную газовую защиту, сокращая время заполнения газом и обеспечивая эстетически привлекательные сварные швы. Интегрированная система водяного охлаждения значительно увеличивает рабочий цикл оборудования, удовлетворяя требованиям длительной эксплуатации. Блок питания управления объединяет три основные системы и весит примерно 18 кг. Его интегрированная конфигурация с водой, газом и электричеством облегчает работу на месте и на высоте. 10-дюймовый цветной сенсорный экран с графическим пошаговым интерфейсом обеспечивает простоту эксплуатации. Он поддерживает хранение тысяч наборов параметров и печать одним нажатием. Встроенная экспертная система автоматически генерирует параметры при вводе диаметра трубы и толщины стенки, снижая порог эксплуатации.
С точки зрения технических характеристик, это оборудование для сварки филе является высокоспециализированным:
MWHP-12AC Подходит для труб диаметром Φ12–12,7 мм
MWHP-16AC Подходит для труб диаметром: Φ15–16 мм
MWHP-16DC Подходит для труб диаметром Φ15-16 мм
Соответствует требованиям к толщине стенок 2–3 мм для труб для сбора воды и 0,8–1 мм для сварных прямых труб, с использованием аргона в качестве защитного газа, с диаметром вольфрамового электрода 1,6 мм и стандартным кабелем длиной 6 м. Источник питания управления включает в себя комплексные функции защиты, в том числе от перегрузки двигателя и обнаружения потока воды. Он предлагает диапазон сварочного тока 3-200 А с высоковольтным импульсным запуском дуги. Точность тока составляет 1 А, а параметры могут быть настроены в восьми различных зонах для адаптации к различным процессам сварки.
Процесс сварки является особенно строгим: в пределах 30 мм от центра трубопроводного фитинга не должно быть никаких препятствий; расстояние от фланцевого конца водосточной трубы до верха U-образного изгиба должно превышать 45 мм; Концы труб должны быть обрезаны ровно с допуском по вертикальности ±1°, что обеспечивает вставку без зазоров, овальность ≤3‰, глубину вставки ≥6 мм, допуск по прямолинейности ≤0,3 мм между прямой трубой и раструбом и допуск по вертикальности ≤5°. Сварка нержавеющей стали требует продувки аргоном внутри трубы для предотвращения окисления, что обеспечивает качество сварки благодаря тщательному вниманию к деталям.
Нельзя пренебрегать мерами безопасности. Перед использованием оборудования квалифицированный электрик должен подключить однофазный трехжильный кабель в соответствии с национальными стандартами. Желто-зеленый провод должен быть надежно заземлен; в противном случае эксплуатация строго запрещена в целях обеспечения безопасности.
Серия оборудования для сварки раструбных концов MWHP, используя свои стандартизированные и интеллектуальные преимущества, решает проблемы точности при сварке раструбных концов коллекторных труб, одновременно снижая сложность производства. АО Шанхай Мэйхань Интеллектуальные Технологии будет продолжать совершенствовать процессы сварки в холодильной промышленности, обеспечивая надежную поддержку для производства высококачественного оборудования.
